酚醛环氧树脂F44(线型酚醛环氧)因其多官能度带来的高交联密度和优异耐热性，在覆铜板(CCL)领域，特别是高频高速场景下备受关注。但它本身脆性大、极性基团较多，导致介电损耗(Df)偏高。要优化配方降低介电损耗，核心思路是‌降低树脂体系的极性、引入低介电填料、并优化固化网络结构‌。

　　结合当前行业趋势和材料技术，可以从以下几个维度进行配方优化：

　　1. 主体树脂改性：降低体系本征极性

　　F44本身含有较多极性羟基和环氧基团，单纯使用很难满足低损耗要求，必须进行共混或共聚改性。

1. 　　引入低极性树脂‌：这是最有效的路径。可以引入聚苯醚(PPO)或碳氢树脂。PPO分子结构极性极低，几乎无极性羟基，介电损耗可控区间很宽。通过配方分级，改性PPO体系能满足从10Gbps到112Gbps不同速率等级的需求，且可沿用传统PCB压合制程，兼容性好。碳氢树脂本征损耗更低，10GHz下Df可低至0.0008级别，适合对损耗要求极严苛的场景。

2. 　　氰酸酯(CE)辅助固化‌：在F44体系中引入少量氰酸酯作为辅助固化剂，可以形成三嗪环结构。这种结构对称性高、极性低，能有效降低固化物的介电常数和损耗因子，同时还能提升耐热性。

　　2. 固化剂体系优化：构建低极性交联网络

　　固化剂的选择直接影响交联网络的结构和极性。

　　1）活性酯固化剂‌：这是降低环氧体系损耗的经典方案。活性酯与环氧基团反应不产生极性强的二次羟基，生成的酯键极性也相对较低，能显著降低Df。在柔性覆铜板领域，活性酯固化剂已被用于配合环氧改性橡胶和液晶环氧树脂，实现低介电损耗。

　　2）苯并噁嗪(BZ)固化剂‌：苯并噁嗪固化时发生开环聚合，无小分子放出，且固化物体积收缩小、吸水率低、介电性能优异。采用苯乙烯-乙烯基改性的苯并噁嗪共聚物作为主固化剂，配合F44使用，可以综合提升介电性能、耐热性和阻燃性。

　　3）含磷酚醛固化剂‌：为兼顾阻燃(无卤)和低介电，可选用含磷酚醛树脂(如DOPO型或环辛烯含磷对苯二酚型)作为固化剂。它替代部分传统酚醛，在提供阻燃性的同时，通过分子设计(如引入刚性基团、控制含磷量)来优化介电性能和耐热性。

　　3. 功能性填料复配：物理稀释极性并构建多孔结构

　　填料是降低介电常数和损耗最直接的手段之一，但需注意分散和界面相容性。

　　空心陶瓷微珠‌：这是当前高频覆铜板非常推崇的功能性填料。它本身是一种优良的低介电材料，具有极低的介电常数和介电损耗，耐温可达1700度。添加到F44树脂体系中，能有效“稀释”树脂的极性，降低整体Dk和Df，同时还能降低材料密度、提升尺寸稳定性、降低吸水率。

　　纳米填料协同‌：在配方中引入少量纳米材料(如纳米二氧化硅、石墨烯等)，可以改善树脂与填料、玻纤的界面结合，抑制界面极化，从而降低高频下的介电损耗。但需配合高效分散剂使用，避免团聚。

　　4. 工艺助剂与界面调控：消除缺陷，稳定性能

　　配方优化离不开工艺助剂的配合，以解决量产中的实际问题。

　　分散与防沉助剂‌：高填充配方下，必须使用分散剂打散粉体团聚，降低胶液粘度，确保填料均匀分散。触变防沉剂则能抑制填料在储存和含浸过程中的沉降，保证上胶量稳定，避免因树脂-填料比例局部波动导致介电性能不均。

　　消泡与润湿助剂‌：胶液中的微小气泡会形成缺陷，导致电击穿和损耗增大，需添加消泡剂消除。同时，润湿流平助剂能提升胶液对玻纤布和铜箔的浸润能力，增强界面附着力，杜绝分层，并减少因界面不良引起的介电损耗。

　　配方优化思路总结与调试建议

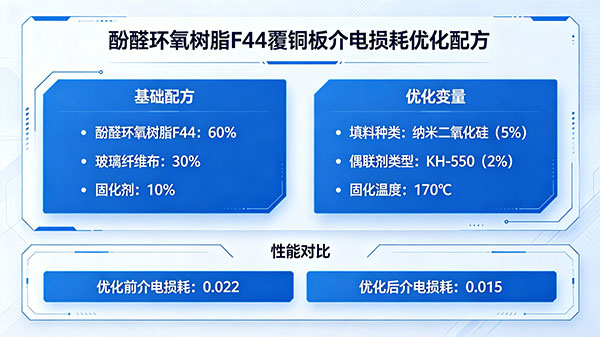

　　一个典型的优化配方框架可以是：‌F44酚醛环氧树脂(主树脂)+ 改性PPO(低极性共混树脂)+ 活性酯/苯并噁嗪(主固化剂)+ 少量氰酸酯(辅助固化)+ 空心陶瓷微珠(主填料)+ 含磷酚醛(阻燃固化剂)+ 分散/消泡/润湿助剂‌。

　　调试步骤建议：‌

　　小试阶段‌：先确定F44与PPO/碳氢树脂的共混比例，筛选固化剂体系，测试固化物的Dk/Df、Tg、剥离强度等关键指标。

　　填料优化‌：在树脂基体确定后，调整空心陶瓷微珠的粒径和添加量，找到介电性能、加工流动性和机械强度的平衡点。

　　上机验证‌：进行玻纤布含浸、层压试制，检测成品板的介电参数、热性能、耐湿热可靠性，并根据结果迭代优化助剂配方。

　　通过以上多维度协同优化，可以有效将F44酚醛环氧树脂体系的介电损耗降低到满足高频高速应用需求的水平。
